Relés controlados por Internet

En esta breve revisión, consideramos cuatro tipos de relés controlados a través de Internet desde la empresa rusa KERNELCHIP. Durante más de 10 años, esta compañía ha desarrollado y programado profesionalmente dispositivos no estándar para la interfaz con computadoras, así como también ha desarrollado sistemas de automatización y control y sistemas de control remoto y monitoreo a través de Ethernet y GSM / GPRS. Hoy, cuando Internet está en todas partes, tales soluciones son más relevantes que nunca. Se tratará de los relevos controlados de la serie Laurent.

Laurent-t

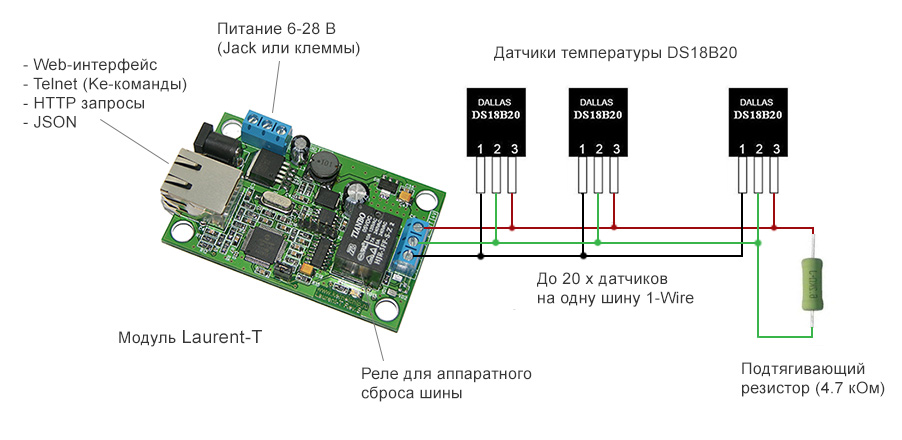

Este módulo tiene una característica, un propósito especial: recopilar y transmitir, a través de la interfaz Ethernet (LAN), las lecturas de los sensores digitales de temperatura. El módulo es capaz de funcionar al máximo, con 20 sensores del tipo Dallas DS18B20. Los sensores están conectados a un bus común de 1 cable.

Por lo tanto, Laurent-T es un controlador de temperatura Ethernet que puede funcionar con 1 a 20 sensores, tiene una interfaz web incorporada con una conveniente tabla de nombres de sensores (que el usuario puede configurar opcionalmente), con la posibilidad de restablecer el hardware del bus 1-Wire utilizando relé incorporado, mientras que la interfaz de comando (API), por supuesto, está abierta.

A menudo, en la empresa existe la necesidad de recopilar datos grupales de sensores de temperatura digitales, en una recopilación centralizada de lecturas. Esto se realiza convenientemente de forma remota a través de una red Ethernet. Después de todo, no siempre hay tiempo para caminar y recopilar información bit a bit de cada una de las docenas de sensores de temperatura digitales conectados a través de un bus de 1 cable. Estas son las tareas que el módulo Laurent-T ayuda a resolver.

Las lecturas recopiladas de los sensores se transmitirán al operador a través de la red Ethernet a través de la interfaz web integrada, XML / JSON o la línea de comando (puerto TCP). A cada sensor se le puede asignar fácilmente un nombre de acuerdo con el número de identificación del sensor. Las lecturas de los sensores están protegidas de interferencias a corto plazo (características de una línea larga) mediante suavizado y filtrado. En caso de un mal funcionamiento en el bus, se produce un reinicio automático utilizando un relé. Por lo tanto, una gran cantidad de sensores de temperatura pueden ser monitoreados y controlados remotamente.

La página web incorporada se abre en cualquier navegador, solo necesita ingresar la dirección IP del módulo, que por defecto tiene el valor 192.168.1.99, y el usuario verá una interfaz visual conveniente para monitorear las lecturas de todos los sensores de temperatura en tiempo real. La tabla de nombres de sensores se almacenará en la memoria no volátil del módulo.

Laurent-112

El módulo Laurent-112 se basa en 12 relés para controlar varios dispositivos a través de Ethernet a través de una interfaz web o mediante una interfaz de comando abierta. Hay 12 relés en el tablero, diseñados para cambiar el voltaje de 0 a 220 voltios, con una corriente de hasta 7 amperios. Cada relé se puede controlar por separado. El sistema CAT le permite implementar una reacción controlada a los eventos: por temporizador o, por ejemplo, en ausencia de una respuesta de un dispositivo de red remoto por comando PING. La interfaz de comando (API) está abierta aquí.

La página web incorporada para administrar el módulo se abrirá en cualquier navegador, solo ingrese la dirección IP del módulo, que por defecto es 192.168.0.101. La interfaz se visualiza convenientemente, el estado del relé es visible (el botón está encendido - verde o el botón está apagado - gris). La interfaz web integrada puede protegerse opcionalmente con una contraseña, que se puede cambiar. El kit de entrega del producto incluye solo el módulo en sí, la fuente de alimentación se compra por separado.

Laurent-2

Este es un módulo con funcionalidad avanzada; tiene periféricos de hardware ricos para controlar relés y para monitorear y ajustar parámetros de varios dispositivos a través de la red. Se permite el procesamiento de eventos autónomos (contadores de pulso, temporizador, PING, ADC, sensor de temperatura). Los módulos pueden interactuar entre sí mediante comandos especiales (ver instrucciones) incluso sin la participación del servidor (función M2M).

La placa está equipada con 4 relés para una corriente máxima de hasta 7A.Tiene 4 contadores de pulso, 6 entradas digitales, 12 salidas digitales, una salida PWM, RS-232, un par ADC de 10 bits, una entrada para un sensor de temperatura digital KTS-18B20, un sistema CAT: una reacción controlada a eventos, una interfaz de comando abierta (API) . Por lo tanto, este módulo es un modelo mejorado y desarrollado de productos anteriores con plena preservación de la compatibilidad de conectores y comandos.

El módulo Laurent-2 es adecuado para controlar dispositivos analógicos y digitales, actuadores y sensores a través de Ethernet. Hay varias formas de controlar el módulo: a través de la interfaz web, utilizando solicitudes http directas, utilizando comandos de texto a través del puerto TCP, utilizando los datos que provienen del puerto COM, de forma autónoma a través del sistema CAT, y finalmente a través de M2M.

La página web de control integrada en el módulo funcionará en cualquier navegador; su dirección predeterminada es 192.168.0.101. Aquí hay una interfaz visual conveniente para administrar varios recursos del módulo y para monitorear sus parámetros en línea.

Usando el sistema CAT, se configuran las respuestas del módulo a varios eventos en sus entradas: cuando se supera el umbral de temperatura, por el contador de pulsos, por el temporizador, o cuando el dispositivo remoto no responde al comando PING. El sistema CAT le permite programar el módulo y usarlo incluso de forma autónoma sin tener que estar conectado a la red todo el tiempo.

Usando el módulo Laurent-2 y el sistema CAT, puede construir rápidamente un sistema para monitorear automáticamente el estado del servidor a través de la red e inmediatamente reiniciarlo si se detecta un "congelamiento". El servidor y Laurent-2 estarán en la misma subred. Laurent-2 enviará periódicamente un comando PING al servidor por su IP, y si no hay respuesta, se reproducirá un reinicio automático de energía a través del relé.

Los módulos Laurent-2 se pueden conectar fácilmente a una red inalámbrica Wi-Fi a través de un enrutador Wi-Fi. Esta combinación del módulo Laurent-2 y el enrutador Wi-Fi le permite controlar / administrar el módulo desde prácticamente cualquier dispositivo equipado con una interfaz Wi-Fi a una distancia considerable.

Laurent-2g

Módulo Laurent-2G: una versión modificada del módulo Laurent-2, acaba de agregar un módem GSM con la capacidad de conectarle una antena. Laurent-2G, como el modelo anterior, está diseñado para controlar dispositivos digitales y analógicos, sensores y actuadores a través de la interfaz Ethernet (LAN), solo que aquí todavía puede controlar a través de la interfaz GSM, utilizando comandos SMS o comandos de tono DTMF.
