Controladores de señal LED programables

Hoy, uno no puede sorprender a nadie con solo un letrero luminoso o una caja de luz brillante con una imagen pintada. El consumidor requiere gafas, y una imagen publicitaria estática se está convirtiendo rápidamente en una cosa del pasado, dando paso a pantallas dinámicas y carteles con luces de marcha, letras iridiscentes, en general: la dinámica está reemplazando a la estática.

Y esto no es nada sorprendente, porque apareció el mercado controladores led programablesque facilitan la creación de efectos de iluminación dinámicos únicos que, en combinación con LED modernos, pueden crear verdaderos milagros de visualización.

Una pequeña caja de control para una señal a petición del diseñador revivirá la línea de LED, una composición de Duralight LEDo un grupo de LED grande: un bloque de LED individuales o un bloque de líneas enteras de LED. Tales soluciones basadas Grupos de LED RGB y los controladores programables multicanal correspondientes, solo permiten a los diseñadores implementar las ideas más sofisticadas para la señalización.

Emparejar varios controladores hará que el letrero sea aún más animado, sin mencionar los miles de tonos disponibles y docenas de gradaciones en brillo. Al mismo tiempo, para crear efectos, el usuario solo necesita abrir el programa en la computadora, escribir un script ligero para el letrero, conectar el controlador al puerto USB, escribir el programa terminado, y eso es todo: el controlador se puede conectar al letrero. Por cierto, algunos controladores pueden estar equipados con sensores de luz ambiental y controles remotos.

Los controladores programables son, en principio, capaces de controlar tanto los grupos monocromáticos convencionales como los grupos RGB para voltajes típicamente de hasta 24 voltios, aunque todo depende del modelo del controlador, su complejidad y el propósito del diseñador.

El controlador puede proporcionar hasta 262,000 tonos de color con un brillo definido por el usuario, y cada canal del controlador funcionará individualmente. Básicamente, el número de canales no está limitado, es suficiente para acoplar y sincronizar entre sí el número requerido de controladores.

Al crear un script en el programa, el usuario podrá probarlo visualmente de inmediato, descubrir cómo funcionará el letrero e inmediatamente hacer correcciones a su discreción. En resumen, el sistema es bastante flexible. Y si antes el desarrollador tenía que apagar circuitos analógicos complejos, ahora basta con escribir un programa en un entorno amigable y muy claro.

A continuación, por ejemplo, considere algunos controladores que están diseñados para funcionar con letreros LED.

iMLed16x3_Pro (16 canales, 2A / ch) por Impuls Light

El tamaño del controlador es de 20 por 10 cm y 3.5 cm de alto, con un peso de solo 200 gramos. El controlador es capaz de controlar hasta 16 canales, con voltajes de 5 a 25 voltios, y la corriente máxima de 32 amperios, para 16 canales de 2 amperios, se logra con una fuente de alimentación de 12 voltios de los LED.

El programa se descarga a través de un cable USB, utilizando la aplicación patentada DynamicLight, con la cual el usuario puede escribir programas en 1336 pasos para un controlador con un tamaño de paso de tiempo de 5 milisegundos a 4 minutos.

La velocidad de la secuencia de comandos es totalmente a petición del usuario está regulada. Entonces, el usuario tiene la oportunidad en unos minutos de crear un script dinámico de cualquier complejidad.

El usuario tiene 16 canales o 5 grupos independientes para RGB. Puede conectar módulos y cintas monocromos, LED de píxeles y grupos RGB para voltajes de 5 a 24 voltios.

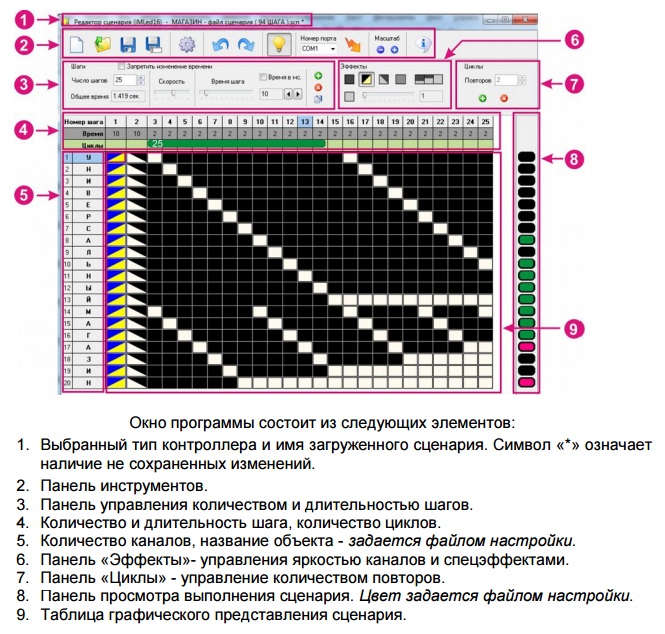

El programa "DinamicLight" para flashear el script en el controlador se presenta como una matriz, que el usuario debe completar asignando un tono, el modo de encendido y apagado de cada componente o grupo, enciende los efectos (desbordamiento, transición, efecto estroboscópico, etc.) y también establece el tiempo entre transiciones El tono se establece manualmente desde la paleta, y el brillo y el tiempo simplemente se ingresan mediante números.

La conveniencia de usar el programa radica en el hecho de que cada grupo de LED puede llamarse por su nombre para no confundirse en el proceso de creación del script.

Para crear más canales para la señalización, o para suministrar más corriente a los elementos, es suficiente sincronizar varios controladores iMLed16x3_Pro entre sí por el principio de maestro-esclavo, y luego conectar los controladores entre sí con un cable de dos hilos.

RUNLINE Dominator 810

El controlador mide 11.5 por 6.5 cm y 4 cm de altura, con un peso ligero de 330 gramos. El controlador puede controlar hasta 8 canales, con un voltaje en el rango de 4 a 25 voltios, con una corriente total máxima de 40 amperios y una corriente máxima por canal de 10 amperios.

El programa se descarga a través de USB, utilizando el software propietario del controlador Led incluido, con el cual el usuario puede escribir programas en 65,000 pasos para un controlador con repeticiones, y con una duración de trama en el tiempo de 1.6 milisegundos a 4 segundos. Puede crear un script dinámico de cualquier complejidad utilizando la aplicación en minutos.

8 canales están disponibles para la programación. Puede conectar módulos monocromos, cintas, LED de píxeles y una placa para un voltaje de 4 a 25 voltios.

La ventana del programa "Controlador Led" para flashear el script se presenta en forma de una matriz de celdas con reglas: el nombre del canal verticalmente y el tiempo de operación - horizontalmente, que el usuario completa, configurando el modo de encendido y apagado de cada componente o grupo, agregando efectos, ajustando los intervalos de tiempo de trabajo usando un control deslizante conveniente.

La conveniencia de usar el programa radica no solo en la representación visual del letrero, sino también en la posibilidad de nombrar cada canal para que sea más fácil navegar durante la construcción del guión.

Para crear más canales para la señalización, es suficiente sincronizar varios controladores Dominator 810 entre sí, y puede escribir un programa para varios controladores al mismo tiempo, solo habrá más canales en la ventana y las celdas para cada controlador serán coloreadas.
