Cableado seguro en una casa de madera: no un mito, sino una realidad
¿Cómo hacer un cableado seguro en una casa de madera?
El material más popular para la construcción de casas de campo fue y sigue siendo un árbol. Lo que, con todas sus numerosas ventajas, tiene un serio inconveniente, es, como dicen los bomberos, "material combustible".
Las estadísticas de incendios indican que más de la mitad de los incendios en casas de madera ocurren debido a un cableado defectuoso. En la práctica, la causa principal del mal funcionamiento y el cortocircuito posterior es, con mayor frecuencia, una violación de la integridad del aislamiento de los cables en el cableado. Como regla general, esto ocurre debido al aumento de la carga en los cables o debido a daños mecánicos en el aislamiento.
¿Por qué está pasando esto?
La mayoría de los "manitas" locales, para ahorrar tiempo, esfuerzo y dinero, están tendidos cableado eléctrico oculto sobre cimientos de madera, escondiéndolo audazmente detrás del revestimiento del techo, debajo del revestimiento de la pared, detrás del zócalo, en los vacíos de los pisos y explicando al cliente "irrazonable" qué hacer.
Recuerda! Instale cableado eléctrico oculto en casas de madera con un tubo de PVC corrugado, caja de plástico NO!
Por qué
De hecho, hay varias razones. A continuación consideraremos dos de las situaciones más típicas que surgen al operar el cableado eléctrico en una casa de madera.
Primero de todo En el proceso de tender el cable, un electricista puede violar levemente el aislamiento de los cables y no se pueden registrar las mediciones eléctricas de daños.
Sin embargo, cuando se conecta todo el equipo eléctrico necesario, el cableado comienza a funcionar en modo de carga máxima. Naturalmente, tal operación, que causa un mayor calentamiento del cable o cable, inevitablemente debilita el aislamiento, lo que provoca un cortocircuito en el cableado.
Las paredes bastante delgadas de las tuberías de plástico y las cajas de PVC no pueden resistir un cortocircuito sin quemarse, por lo tanto, un cortocircuito, inevitablemente, provocará un incendio.
En segundo lugar. El cableado eléctrico oculto utilizando una tubería corrugada o un conducto de PVC, colocado en los vacíos de paredes, pisos y pisos de madera, es un objeto de mayor atención por parte de los roedores que son frecuentes en las casas de madera, tratando de "hacer lo mejor" en los detalles de sus comunicaciones.
Para los ratones, y aún más para las ratas, no es difícil cortar una tubería o caja de PVC lo suficientemente delgada, exponiendo los hilos del cable, lo que resulta en un corto circuito en el cableado oculto.
La situación se ve agravada por el hecho de que en los vacíos de las paredes y techos de las casas de madera con el tiempo, se acumula una gran cantidad de polvo de madera. Como resultado, la chispa más leve conduce a un incendio. Lo peor es que es prácticamente imposible determinar de inmediato el lugar de ignición y liquidarlo, ya que el proceso de combustión que ocurre MÁS ALLÁ de paredes y techos está oculto a la vista. Por lo tanto, incluso una inundación de agua y espuma por todas partes, aún no puede apagar un fuego rápidamente.
¿Se pueden evitar estos problemas?
A primera vista, si coloca el cableado en una casa de madera de acuerdo con los requisitos de SNiP, PES, no habrá problemas. Sin embargo, en realidad, no todo es tan simple. En primer lugar, porque los requisitos del PUE con respecto a la instalación de cableado eléctrico en edificios de madera son extremadamente estrictos. Por cierto, es precisamente la rigidez de los estándares lo que a menudo obliga a los electricistas locales a violarlos.
Sin embargo, colocar un cableado ignífugo en una casa de madera es un evento factible, y puede elegir qué cableado usar.
La siguiente tabla muestra los tipos de cableado y los métodos para tender los cables de acuerdo con las condiciones de seguridad contra incendios.
Consideremos con más detalle todos los tipos de cableado ignífugo en una casa de madera.
Cableado oculto
Aunque las fuentes más competentes en este tema no recomiendo instalación de cableado oculto en combustible, en nuestro caso, estructuras de madera, sin embargo, con sujeto a seguridad contra incendios y la ausencia de problemas financieros, tal publicación se puede hacer.

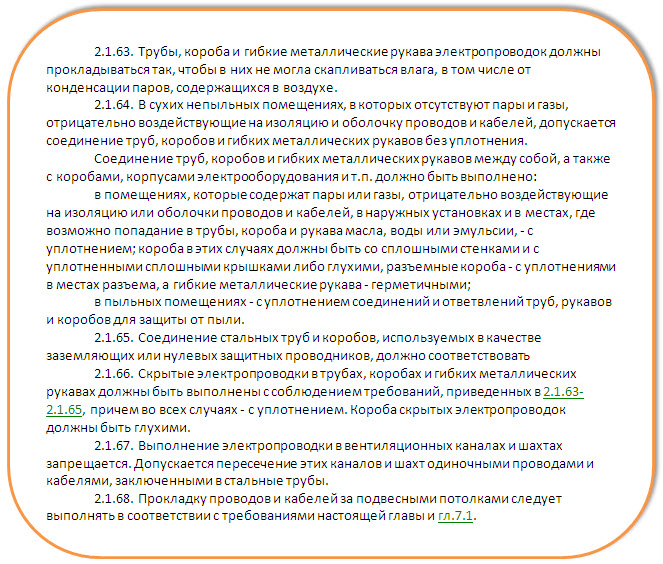

A continuación proporcionamos un documento reglamentario (PEU-6) en su parte con respecto a la colocación de cableado oculto en interiores.
De hecho, los métodos de ignifugación tendiendo cableado oculto en una casa de madera solo dos
Uno de ellos está tendiendo cableado eléctrico oculto con manga de metal (tubo). La principal ventaja de este método es que en caso de incendio tubo de metal protegerá estructuras adyacentes del fuego.
Cuando utilice este método de cableado, deberá observar varias condiciones estrictas: para proteger las paredes de la tubería de la corrosión, debe pintarse o galvanizarse desde el interior. Para proteger el aislamiento del cable de los bordes afilados resultantes del corte de la tubería, se deben colocar tapones de plástico especiales en sus extremos. Además, para dicho cableado, deberá perforar huecos en el grosor de las paredes en forma de canales en los que, de hecho, se colocan tuberías de metal.
La mejor opción para este tipo de cableado son las tuberías de cobre. Debido al hecho de que las tuberías de cobre se doblan con bastante facilidad y pueden colocarse sin herramientas especiales, el cableado se simplifica al menos algo. Sin embargo, por simplicidad y conveniencia, tendrá que pagar un precio alto, literalmente, los tubos de cobre son muy caros.
De acuerdo con GOST R 50571.15–97 (IEC 364 5 52 93): Cláusula 522.3.2, las tuberías deben colocarse con una ligera pendiente para permitir que fluya el condensado. Pero prepárese para el hecho de que en la práctica es extremadamente difícil, si no imposible, verificar la calidad de la instalación de las tuberías de metal, el mismo ángulo de inclinación o la estanqueidad de las juntas.
La segunda forma de tender el cableado eléctrico oculto en una estructura de madera es en una capa de yeso (boceto) Al menos 10 mm de espesor en todos los lados.
Camino como simple, sin embargo, cuando se usa, surge la pregunta: cómo cumplir con los estándares PES con respecto a la capacidad de intercambio de cableado. Alternativamente, puedes monolito cable de alimentacion en yeso, habiéndolo embalado previamente en una ondulación. Formalmente, por supuesto, se cumplirán los estándares de PSA, pero de hecho será imposible tirar del cable duro.
Además, ningún especialista podrá predecir cómo se comportará el estuco en las superficies de madera después de un tiempo. ¿Se irán las grietas? ¿Comenzará a caerse? Sin mencionar el hecho de que en hermosas superficies de madera una capa gruesa de mortero de cemento se verá, al menos, extraña.
Debe enfatizarse que ambos métodos son bastante caros tanto en términos de dinero, como en esfuerzos y en tiempo. Además, requieren planificación de cableado en la etapa de construcción.
Cableado abierto
- Cableado en tubo corrugado eléctrico.
Este método implica tirar del cable dentro de una tubería corrugada flexible hecha de plástico especial que no admite la combustión. Se pueden colocar dos o más cables en una tubería.
Las desventajas de este método incluyen, en primer lugar, su falta de estética: es poco probable que le guste la posibilidad de "decorar" su casa con varias filas de tubos corrugados. Dada la cantidad de electrodomésticos en una casa moderna, ¡esas filas pueden ser 5-7! Además, dado que la tubería corrugada con el cable estirado es casi imposible colocarla recta, "a lo largo de la cuerda", todas sus curvas y hundimientos tampoco agregarán encanto a su hogar.
Una desventaja más: el tubo corrugado es un excelente "colector de polvo", es muy difícil eliminar el polvo acumulado.
- Cableado en cajas eléctricas (canales de cable)
Con este método, el cable se coloca en cajas especiales (canales de cable) de plástico ignífugo y cierre con tapas a presión.
El principal problema cuando se utiliza este método está asociado con la inevitable contracción de una casa de madera. En promedio, es de 1 cm por 1 m de la altura de la casa, y estos valores se dan para casas hechas de madera encolada de alta calidad, cuya contracción es mínima. En la práctica, esto significa que la contracción de tres centímetros (para una casa típica de dos pisos) exprimirá todas las cajas, las tapas saldrán volando, las cajas se agrietarán. Como resultado, ¡el cableado tendrá que rehacerse!
En segundo lugar, para instalar cajas de plástico de manera precisa y uniforme, se requerirá cierta habilidad y destreza. Agregue problemas con los accesorios aquí, por desgracia, los fabricantes ofrecen una variedad bastante escasa de giros, ángulos, tapones, juntas, sin los cuales es casi imposible instalar canales de cable con precisión.
Otro inconveniente significativo del cableado en los canales de cable es su aspecto aburrido y de oficina.
Las ventajas de este método incluyen su bajo costo, mano de obra mínima y la capacidad de realizar fácilmente cualquier cambio en el futuro.
- Cableado abierto
Por último, consideraremos el más óptimo de todos los métodos para tender el cableado eléctrico en una casa de madera: el cableado abierto.
Naturalmente, cuando se utiliza un cable abierto sin protección, tampoco es necesario hablar sobre la estética de la habitación. El cable en sí mismo con aislamiento convencional (por ejemplo, el PUNP más común) no solo se ve aburrido, sino que también será necesario instalar una junta hecha de asbesto o metal, que sobresalga de todos los lados por al menos 10 cm.
Sin embargo, hay otra forma. Este es el llamado cableado retro en aisladores. Sus principales fortalezas son la oportunidad cumplimiento de todos los requisitos de seguridad necesariosmas original, extremadamente popular Recientemente, diseño de interiores de estilo retro.
Aprenderá más sobre la instalación de dicho cableado en nuestro próximo artículo.
Empresa LLC "Salvador"
