Formas de instalar accesorios en el techo
En el trabajo de cualquier circuito eléctrico, siempre se presta atención a su estabilidad y calidad de instalación. Los sistemas de iluminación, especialmente los ubicados sobre la cabeza, deben fijarse de forma segura en los elementos de potencia del edificio y mantenerse en ellos bajo la influencia de cargas de diversos tipos.
Los métodos más comunes de instalación de accesorios en el techo se pueden dividir condicionalmente por uso:
-
en instalaciones industriales;
-
en local residencial.
Características de la iluminación industrial.
En laboratorios, talleres, talleres, la luz debe iluminar uniformemente todo el espacio de trabajo. Para esto, a menudo se utilizan lámparas fluorescentes de gran tamaño, que se distribuyen en filas a una cierta altura.
El método de apego puede ser diferente. Los dispositivos individuales son más convenientes para fijarlos directamente a la superficie del techo.
Sin embargo, la gran altura y la necesidad de colocar una gran cantidad de tales fuentes de luz crea ciertas dificultades durante la instalación y su posterior mantenimiento.
Por lo tanto, el sistema de cable más utilizado. Los fabricantes incluso producen diseños especiales de cables y alambres para tales instalaciones de iluminación.
Dicho sistema para colocar accesorios le permite liberar el techo del montaje de estructuras adicionales y acercar las fuentes de luz a las superficies de los lugares de trabajo.
Con este método, se crea una carga adicional en las paredes en las que se instalan los sujetadores. Los edificios de losas de concreto generalmente tienen un alto margen de seguridad y resisten las fuerzas que se les aplican. Y las paredes de mampostería hechas de bloques de espuma o ladrillos tienen características. Deben probarse su capacidad para resistir los esfuerzos del cable tensado y, si es posible, utilizar columnas de soporte para estos fines.
Una de las opciones para conectar un sistema de cable se muestra en la imagen a continuación.
Proporciona un soporte de transición y un tensor con un gancho en el que se desgasta el cable. Es aconsejable elegir un área más grande de la arandela ubicada entre el montante y la pared. A veces, para distribuir uniformemente la carga en el plano de la pared, se instalan placas de metal o esquinas en lugar de arandelas.
Formas de instalar accesorios en el techo en locales residenciales
El diseño, el material y el grosor del techo afectan el método de montaje de fuentes de luz artificial en él.
Techos de hormigón de losas
Cable de fijación
En los edificios de paneles de la antigua construcción, los constructores en el lugar de instalación de la lámpara en el techo mostraban no solo el cableado eléctrico, sino también un pedazo de alambre de acero para instalar una lámpara de araña. En este elemento de construcción, la carcasa de la lámpara también se suspendió.
Los electricistas solo tenían que conectar los cables del candelabro al cableado eléctrico a través de la caja de conexiones y cerrar la unión con una tapa protectora decorativa.
Gancho
El mismo método funciona en la mayoría de los edificios modernos. Solo aquí, la ubicación de la lámpara de araña, preparada por los constructores, no siempre puede satisfacer las intenciones creativas de los propietarios que decidieron cumplir con la solución de diseño original para iluminar la habitación.
En este caso, para colgar la lámpara de araña en un lugar nuevo, debe arreglar el gancho. Este sujetador con diferentes métodos de montaje en techo se puede encontrar a la venta.
El gancho de espiga tiene el método de construcción e instalación más simple, pero es adecuado para techos hechos de losas de piso de concreto. Necesitan perforar un agujero con un punzón con un diámetro correspondiente al grosor de la espiga hasta la profundidad total de su entrada.
Después de eso, la clavija se introduce en el orificio y luego se enrosca el gancho. Cuando se mueve, rompe los sitios de montaje de la espiga y lo sujeta firmemente en el orificio de la losa de concreto.

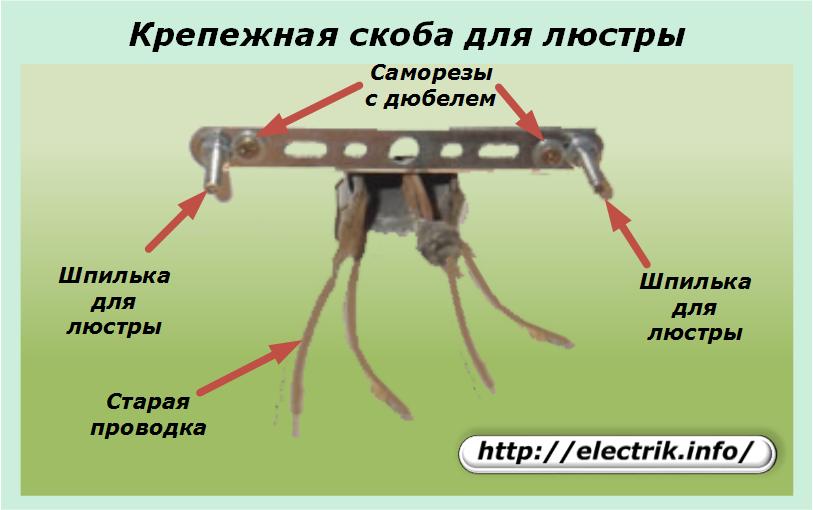

Soporte de montaje
Este tipo de fijación se asemeja al montaje de un gancho con una espiga, solo la placa se fija en al menos dos lugares con tornillos autorroscantes y espigas. Los agujeros en el cuerpo del candelabro se insertan en las grapas del soporte y se atornillan las tuercas decorativas de fijación.
Muchas lámparas modernas, especialmente de diseños caros con lámparas LED, cintas y control remoto por aire a través de controles remotos, se crean para su montaje en el techo exactamente de esta manera. Además, el soporte de montaje en sí es parte del kit de iluminación.
Un maestro de hogar que decida instalar una lámpara de este tipo incluso en la ubicación de la vieja lámpara de araña necesitará perforar nuevos agujeros e instalar un soporte de montaje cerca de la salida de los cables eléctricos desde el techo, como se muestra en la imagen de arriba.
Techos de pequeño espesor.
La delgada estructura de soporte de los elementos de construcción a veces no permite la instalación de sujetadores en toda su profundidad. Para tal techo, el montaje se utiliza en base a la inserción de la placa de fijación a través de todo el grosor del techo y su fijación en el exterior. Para este propósito, se utilizan los siguientes:
1. ganchos de fijación con topes o placas giratorias;
2. Pernos extra largos con arandelas de empuje.
La segunda opción de montaje es algo más simple, pero solo se puede usar donde sea posible insertar el perno de instalación en el orificio del techo desde la parte superior. Este método está disponible con mayor frecuencia durante la construcción de un edificio solo en ciertas etapas de la construcción, y después del piso sobre materiales de construcción adicionales, se pierde esa oportunidad.
Las suspensiones para el montaje de accesorios con sujetadores giratorios le permiten salir de esta situación.
Sus ganchos están hechos de placas planas en las que se perfora un agujero y se inserta un eje giratorio con topes móviles. Pueden girar verticalmente a lo largo del eje al entrar en el gancho a través del orificio en el techo, y luego ser horizontales y limitar la bajada de este elemento de potencia con el gancho hacia abajo.
La placa giratoria en esta posición se encuentra a ambos lados del orificio y sujeta firmemente su gancho de superficie en el techo. Las paradas móviles funcionan de manera diferente. Su diseño tiene un mecanismo de bloqueo simple que evita una mayor rotación de los elementos alrededor del eje de rotación.
Techos de madera
La forma más fácil de arreglar la lámpara se basa en atornillar un gancho especial con un tornillo autorroscante en la madera del techo para que la longitud del tornillo no solo pase a través del tablero decorativo, sino que también se atornille principalmente al material de la viga de soporte.
En este caso, se logra la fuerza máxima de la lámpara de araña.
Las bases de fijación de las pequeñas lámparas se pueden atornillar directamente a la placa con tornillos autorroscantes de 25 ÷ 35 mm de largo.
Falsos techos
Para crearlos use:
-
paneles de yeso;
-
tableros de materiales de PVC;
-
materiales elásticos hechos de telas sintéticas o películas.
Estos materiales no pueden soportar el peso de la mayoría de las luminarias y se deformarán bajo la influencia de la carga aplicada. Por lo tanto, para colocar fuentes de luz en ellas, se utilizan soluciones técnicas especiales.
Montaje de la araña a través de techos suspendidos
Las luminarias pesadas se suspenden sobre una base sólida de concreto de la losa del techo utilizando estructuras de transición de montaje, que están diseñadas para transferir el peso de la lámpara de araña al techo de la base y la ubicación de la base de la fuente de luz en el plano de la suspensión.
El grosor del adaptador de montaje se selecciona por la distancia que se crea desde la superficie de la base hasta el plano inferior del techo suspendido.Los métodos para unir la lámpara de araña y el adaptador pueden ser diferentes, pero deben garantizar la resistencia de la estructura y su aspecto decorativo.
Típicamente, dicho trabajo se realiza durante la instalación del techo. Es bastante difícil arreglar un candelabro pesado en una estructura de suspensión ya terminada y colgada, y en algunos casos es problemático.
Instalación de focos en el techo de paneles de PVC.
Pequeñas fuentes de luz para crear iluminación local están disponibles en base a halógenos, fluorescentes de bajo consumo bombillas led con diseños de cartuchos adaptados para su colocación en accesorios especiales.
Las cargas creadas por ellos son mucho menores que las que surgen del peso de la lámpara de araña. Por esta razón, se utilizan diseños de adaptadores livianos. Las cintas convencionales de montaje de hierro galvanizado perforado son adecuadas para su fabricación.
Se doblan bien y le permiten dar cualquier forma a la montura. Al mismo tiempo, las características de resistencia del diseño creado aseguran su operación confiable y a largo plazo.
Instalación de focos en techo de pladur
La resistencia de las láminas de paneles de yeso de varios grosores permite la fijación de fuentes de luz para el material del techo suspendido, y no al plano base del principal.
Al instalar la lámpara, se adoptó la siguiente secuencia de trabajo:
-
tendido de cableado eléctrico para el cartucho eléctrico en el techo principal antes de montar el colgante;
-
perforar agujeros en los accesorios de fijación del cartucho;
-
salida de cable;
-
conexión de cartucho;
-
compresión de los resortes de montaje y la entrada de la lámpara en el orificio ranurado.
Las cubiertas decorativas del cartucho cubren los extremos del orificio ranurado, y los soportes con resortes sostienen de manera confiable el peso liviano de la lámpara en el techo de placas de yeso.
Instalación de focos en techo tensado.
La tela estirada o la película de un falso techo no permite fijar fuentes de luz en él. Se utiliza un dispositivo especial para su instalación.
El montaje de fábrica consta de dos partes. Uno de ellos se atornilla a la superficie del techo principal con tornillos, y el segundo, basado en el soporte de ajuste y los tornillos, le permite establecer el nivel de la lámpara en el plano del material de tensión. Es deseable colocarlo a una distancia de 6 ÷ 7 cm de la superficie de la base.
La longitud de los cables se elige de modo que sea conveniente conectar un cartucho extraído de los accesorios a ellos.
Un termoanillo transparente de la banda de rodadura está pegado al tejido estirado en el punto de contacto con la plataforma universal. Después de que el pegamento se seque, se corta la tela dentro del anillo. A través del orificio creado, los cables salen y el cartucho se conecta a ellos. La lámpara ensamblada se inserta dentro del techo tensado y se fija con clips de resorte.
La implementación de todo el trabajo en la instalación de luminarias en el techo requiere atención y precisión, lo que se garantiza mediante el conocimiento de la tecnología y ciertas habilidades prácticas desarrolladas al manejar herramientas profesionales y dispositivos eléctricos.
