Métodos modernos de control remoto del alumbrado público.

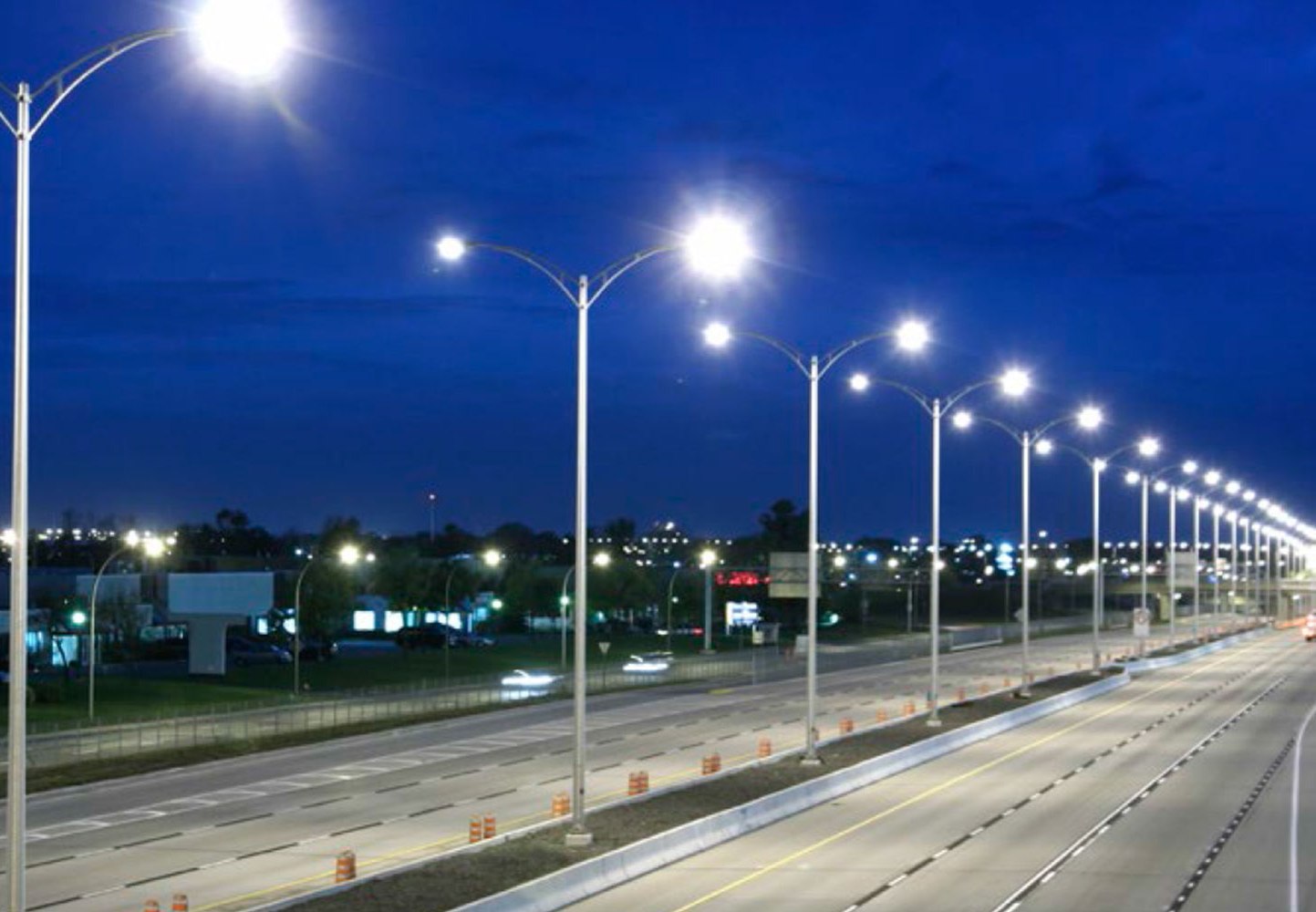

En cualquier pueblo en las calles hay dispositivos de iluminación. Como regla, estas son luces potentes instaladas de acuerdo con los requisitos de la infraestructura. Es posible encender y apagar los dispositivos de iluminación en el momento adecuado gracias al uso de un relé de tiempo. Del mismo modo, es posible automatizar la iluminación de una parcela personal y es fácil hacer una optimización, en algunos lugares agregar sensores de movimiento o presencia, esto reducirá significativamente el consumo de energía.

Control de alumbrado público. Formas modernas

Gabinete de control

El corazón del sistema de automatización de iluminación es el gabinete de control. Aquí, se establecen circuitos que son responsables de monitorear las cargas, de distribuir energía, de proteger los relés de la luminaria contra sobretensiones y cortocircuitos. Este es un tipo de panel de control automatizado.

El equipo del gabinete de control debe mantenerse y actualizarse periódicamente para que la operación de cables y circuitos sea segura y confiable. En el momento del mantenimiento de rutina, el gabinete se desenergiza y se reemplazan las piezas que se actualizaron.

La tarea del gabinete de control es principalmente controlar el funcionamiento del relé correcto en función de la situación actual (según la hora del día, las condiciones de iluminación, el estado del sensor de presencia). Además, el gabinete de control permite a una persona que usa el control remoto ajustar rápidamente la intensidad del brillo de las luces durante su operación, después de que el relé fotográfico ya haya funcionado.

Básicamente puedes conectar cualquier cosa al gabinete. A partir de farolas en postes para ser activadas por retransmisión de fotos o desde el control remoto, continuando con LED a lo largo de los senderos personales que se iluminan al anochecer, terminando con guirnaldas en la fachada de la casa y una lámpara sobre la entrada principal de la casa. Básicamente no hay restricciones, una condición suficiente es que un dispositivo de iluminación particular en la calle caiga en el campo de acción del gabinete y el control remoto.

Esquemas de potencia y control.

Usado tradicionalmente en circuitos de alimentación de lámparas en combinación con relés: balastos magnéticos o de inducción. Con menos frecuencia, los balastos electrónicos (dado que distorsionan la señal de radio, dan una respuesta inestable). Con mayor frecuencia, los temporizadores se utilizan para controlar el calendario y la hora del día (teniendo en cuenta los días festivos y fines de semana). De una forma u otra, se pueden distinguir tres tipos de dispositivos automatizados de control de alumbrado público: un relé fotográfico para controlar el nivel de iluminación, sistema de temporizador y un sistema basado en astrotimer.

Encender y apagar dispositivos de iluminación basados ​​en el nivel de luz actual es el principio de funcionamiento de los dispositivos basados ​​solo en un relé fotográfico.

En teoría, este enfoque le permite controlar idealmente la iluminación de la calle dependiendo de las condiciones climáticas y la hora del día: en días nublados, la luz se encenderá antes que en un día despejado. Pero, de hecho, muchos factores externos influyen en un sistema de este tipo, por ejemplo, la suciedad que entra en el sensor o cambia la temperatura del circuito; así es como ocurren los errores en el funcionamiento normal del relé, como a una persona le gustaría.

La activación en un momento específico es el principio de los dispositivos exclusivamente en un temporizador. No importa el clima, ya sea que esté lloviendo o nevando: por la mañana, la luz de la noche se apagará, y por la noche se encenderá, de acuerdo con los parámetros del temporizador personalizado establecido por el usuario.Pero, ¿qué pasa con el hecho de que la luz del día permanece en verano y disminuye en invierno? Este es el inconveniente de los circuitos simplemente en el temporizador, será necesario realizar ajustes de vez en cuando.

Sistema más flexible: astrotimer. Este tipo de controlador es un temporizador, junto con un programa para rastrear el movimiento teórico del sol a través del horizonte. La base de datos con respecto a la dinámica de la posición del Sol sobre el terreno con sus coordenadas se carga en el controlador, y cuanto más perfecto sea el programa, más precisa será la operación del sistema de automatización. El usuario tendrá que cambiar la fuente de alimentación del sistema una vez cada 3 años y llevar el reloj al controlador.

Ejemplos de control de alumbrado público y exterior:

Usando un relevador fotográfico para iluminación

Usando un foco con sensor de movimiento y luz

Iluminación de parcela automatizada

Si necesita automatizar la iluminación de una parcela personal, entonces, para ciertas posibilidades financieras, puede tender un cable separado para cada uno de los dispositivos de iluminación con su propio relé de fotos. Los gabinetes de control se instalan dentro de la casa y cerca de la puerta. El blindaje funcionará de manera que el consumo de cada bloque sea proporcional al número de canales de cable.

Para optimizar el sistema, colocan uno de los gabinetes de control cerca de la puerta y conectan dispositivos con un relé fotográfico y detector de presenciapara que su controlador controle, por ejemplo, solo la iluminación a lo largo del camino del jardín. El segundo gabinete (para control remoto) está instalado dentro de la casa. El esquema es más simple: los canales de las lámparas llegan a la unidad de control y el control se realiza desde el control remoto.

Los bloques con muchas características opcionales son populares, por ejemplo, el control remoto del relé de fotos o cuando se emiten comandos desde el escudo, como "desenergizar el perímetro". Un gabinete estándar puede tener simplemente 6 canales, de los cuales no se pueden usar todos, pero cuánto se necesita, por ejemplo 2 o 5.

En el proceso de configuración del sistema, primero se tiran los cables de los dispositivos de iluminación al gabinete de control. Además, el sistema se puede mejorar. El primer paso de mejora es equipar cada linterna con un controlador alimentado por batería para el control remoto por aire desde un control remoto. Otra opción para el control remoto es instalar sensores para recibir ondas de radio desde el control remoto.

Una de las soluciones más populares son las luces de jardín con paneles solares. Aquí no se requieren cables ni gabinetes de control; es suficiente colocar sensores para el control remoto. Las áreas de iluminación pueden variar en las frecuencias de control, pero juntas podrán cubrir toda el área.

Formas de controlar remotamente el alumbrado público

El control remoto de la iluminación del sitio a menudo se asocia con la instalación obligatoria de un tablero de distribución. La transmisión de la señal del controlador se puede organizar de varias maneras, y no solo de forma digital automatizada, sino también:

• Señal de RF a través de un cable a un dispositivo separado con un relé individual;

• controlando desde un teléfono inteligente a través de GSM, especialmente en un área grande;

• Finalmente una señal de radio.

En cualquier caso, el esquema en un sentido jerárquico se basa en el siguiente algoritmo: paneles de control para un grupo de lámparas o relés, luego un gabinete de control para un determinado territorio y, finalmente, el panel principal para controlar la red de iluminación inteligente del distrito.
